Protegendo máquinas e pessoal em ambientes sensíveis a ESD
- ação
- Editora
- Zoe
- Horário Edição
- 2024/11/21
Resumo
Descarga eletrostática (ESD) apresenta riscos significativos em indústrias que lidam com componentes eletrônicos sensíveis. Além de danificar produtos, a ESD também pode danificar máquinas e operadores, levando a tempos de inatividade dispendiosos e riscos à segurança. Em ambientes sensíveis à ESD, a integração de cortinas de luz de segurança oferece uma solução eficaz para proteger tanto o pessoal quanto o equipamento, ao mesmo tempo em que minimiza os riscos de ESD por meio de medidas de prote
Protegendo máquinas e pessoal em ambientes sensíveis a ESD
Desafios em ambientes sensíveis a ESD
1. O impacto da ESD
Em máquinas: descargas estáticas podem danificar circuitos sensíveis em equipamentos de produção, levando a falhas operacionais.
Sobre o pessoal: a ESD pode causar desconforto ou ferimentos e aumentar a probabilidade de acidentes, especialmente em ambientes com materiais condutores.
Sobre produtividade: mau funcionamento induzido por ESD resulta em tempo de inatividade e aumento nos custos de manutenção.
2. Limitações de salvaguarda convencionais
Barreiras mecânicas: embora eficazes em ambientes tradicionais, elas podem acumular e transferir eletricidade estática, agravando os problemas de ESD.
Erro humano: os operadores podem ignorar as proteções, especialmente quando elas são percebidas como inconvenientes, aumentando os riscos à segurança.
Por que usar cortinas de luz de segurança em ambientes sensíveis a ESD?
Proteção sem contato
Cortinas de luz de segurança criam uma barreira invisível usando raios infravermelhos. Elas eliminam o contato físico, reduzindo o risco de acúmulo estático que ocorre com proteções mecânicas.
Aplicações de cortinas de luz de segurança em ambientes ESD

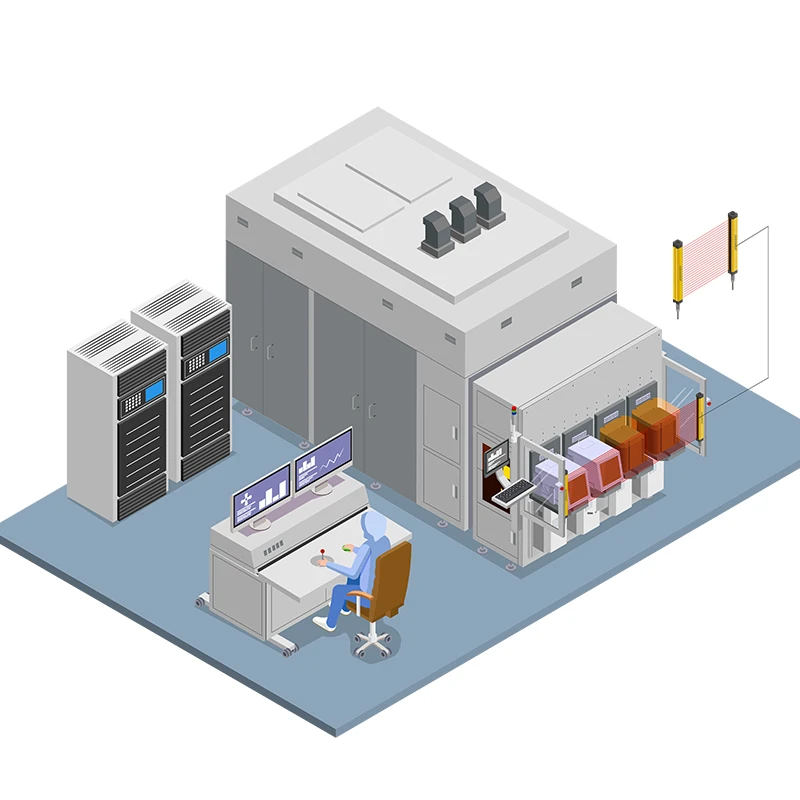

1. Fabricação de semicondutores
Proteja os operadores que trabalham perto de manipuladores de wafers, sistemas de litografia ou equipamentos de teste.
Evite o contato acidental com componentes frágeis, mantendo um ambiente livre de estática.
2. Linhas de montagem de PCB
Proteja máquinas de coleta e colocação ou estações de solda onde peças sensíveis à estática são manuseadas.
3. Manutenção de equipamentos de precisão
Forneça uma área de trabalho segura para o pessoal durante diagnósticos ou ajustes do equipamento.
Recomendado

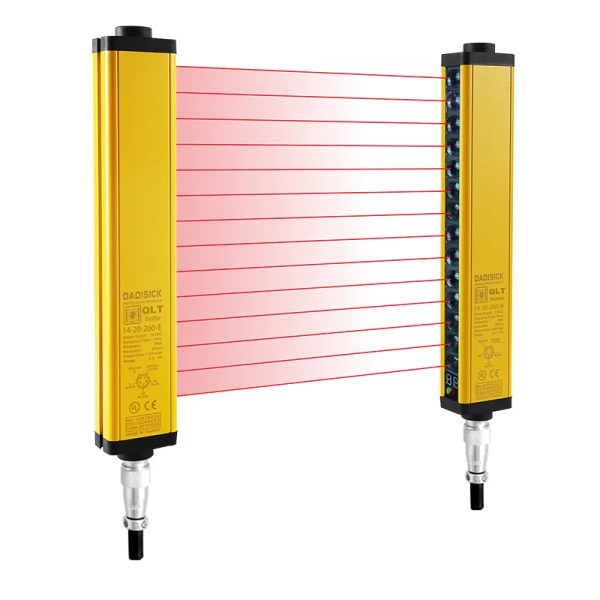

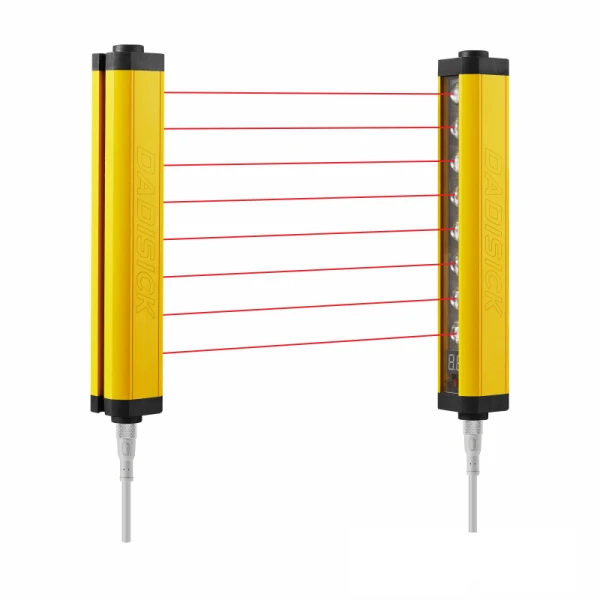

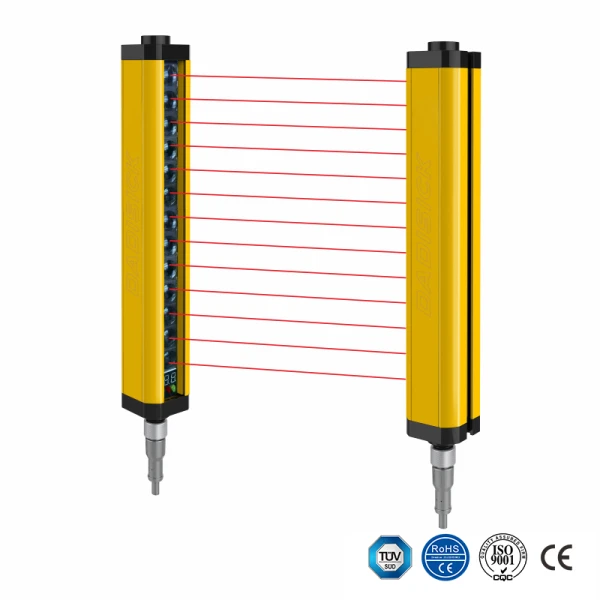

Características das cortinas de luz de segurança da série QCE
✅ Funções de proteção abrangentes
▪️ Equipado com proteção de polaridade, proteção contra curto-circuito, proteção contra sobrecarga e recursos de autodiagnóstico.
▪️ Garante que nenhum sinal errôneo seja enviado aos dispositivos controlados em caso de falha do sensor.
✅ Desempenho anti-interferência excepcional
▪️ Protege efetivamente 99% dos sinais de interferência.
▪️ Apresenta forte resistência à interferência eletromagnética, iluminação estroboscópica, luz de arco de soldagem e fontes de luz ambiente.
✅ Facilidade de instalação e comissionamento
▪️Design de estrutura simples com fácil instalação e fiação, reduzindo o tempo e o custo de configuração.
✅ Design de alta confiabilidade
▪️Utiliza tecnologia de montagem em superfície (SMT), oferecendo excelente resistência à vibração e proteção contra impactos.
✅ Resposta rápida
▪️Tempo de resposta ≤15ms, ideal para aplicações de alta velocidade.
✅ Design de estrutura compacta
▪️Dimensões da seção transversal de 30 mm x 30 mm.
▪️Os sensores de segurança são conectados aos cabos por meio de plugues de aviação (M12) para um desempenho estável e confiável.
Especificações
Descrição do modelo:
QCE12/10-110 ou QCE12-10-110
QCE = Série
12 = Número de feixes de luz
10 = Espaçamento do feixe de luz (mm)
110 = Altura de proteção (mm)
Cortina de luz de segurança de feixe passante | ||||
Espaçamento do feixe de luz | 10 milímetros | 20 milímetros | 30 milímetros | 40 milímetros |
Precisão de detecção | 18 milímetros | 28 milímetros | 38 milímetros | 48 milímetros |
Número de feixes de luz | 12, 14, 16...70 | 6, 8, 10...72 | 4, 6, 8...72 | 4, 6, 8...72 |
Altura de proteção (mm) | (Número de feixes de luz - 1) × 10 | (Número de feixes de luz - 1) × 20 | (Número de feixes de luz - 1) × 30 | (Número de feixes de luz - 1) × 40 |
Distância de detecção | A: 0,3 m - 3 m; B: 0,3 m - 6 m | |||
Tempo de resposta | ≤15 ms | |||
Interferência anti-luz | 10000 lux (Ângulo de incidência 5°) | |||
Dimensões (mm) | 30 × 30 × L (L é o comprimento do emissor/receptor) | |||
Classificação IP | IP65 | |||
