Para Phoenix Contact PSR Classic Series Substituição 24 V DC Tensão de alimentação PSR-SPP-24UC, PSR-SCP- 24DC Relé de segurança
- modelo
- Série clássica PSR | PSR-SPP-24UC/ESAM4/3X1/1X2/B, PSR-SCP- 24DC/SDC4/2X1/B
propriedade
- Tensão de alimentação
- 24 V CC
- Consumo de energia
- típico. 1,68 W (CC), típico. 1,7 W
- Saídas
- 4 ou 3
- Tempo de recuperação
- 1s
- Tempo de vida mecânico
- aprox. 10⁷ ciclos
- Temperatura de operação
- -20℃ - 55℃
- Material da carcaça
- Poliamida
- Terminal de conexão
- Terminal de encaixe plugável, terminal de parafuso plugável
Avaliação
Descrição
Para parâmetro de relé de segurança de substituição da série Phoenix Contact PSR Classic

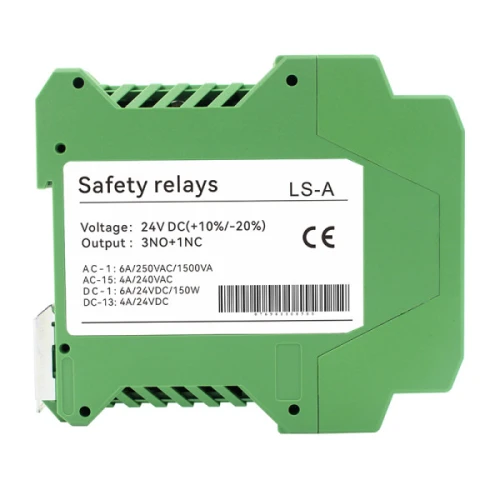

Marca | Da rede | DADISICK | ||||
Modelos | PSR-SPP-24UC/ESAM4/3X1/1X2/B | LS-A | ||||
PSR-SCP- 24DC/SDC4/2X1/B | ||||||
Tensão de alimentação | 24 V CC | 24 V CC | ||||
Consumo de energia | típico. 1,68 W (CC), típico. 1,7 W | ≤100ms | ||||
Tempo de vida mecânico | aprox. 10⁷ ciclos | Mais de 10⁷ vezes | ||||
Material de contato de relé | AgSnO2, AgSnO2, + 0,2 µm Au | AgSnO2 + 0,2μm Au | ||||
Temperatura de operação | -20℃ - 55 ℃ | -20℃~+60℃ | ||||
Tensão de isolamento nominal | 250 V | 250 V CA | ||||
Capacidade de contato do relé | PSR-SPP-24UC/ESAM4/3X1/1X2/B | Habilitando os caminhos atuais 13/14, 23/24, 33/34 | 6 A (DC13) | CA-1 | 6A/250VAC/1500VA | |
5 A (CA15) | ||||||
Caminho de corrente de sinalização 41/42 | 2 A (DC13) | AC-15 | 4A/240VAC | |||
1,5 A (CA15) | ||||||
PSR-SCP- 24DC/SDC4/2X1/B | Ciclos de 360/h | 6 A (24 V CC) | DC-1 | 6A/24VCC/150W | ||
5 A (230 V (CA15)) | ||||||
Ciclos de 3600/h | 3 A (24 V (DC13)) | DC-13 | 4A/24VCC | |||
3 A (230 V (CA15)) | ||||||
Terminal de conexão | Terminal de parafuso | Terminal de parafuso | ||||
Instruções de exibição do modelo do produto
As marcas e especificações mostradas nesta página são apenas para seleção de produtos. Nosso relé de segurança é uma peça de segurança feita pela DADISICK, não uma marca oficial dos produtos da Phoenix Contact. A DAIDSICK oferece substituições para produtos de marcas oficiais. Não somos os proprietários das marcas. Se você precisar comprar produtos de marcas oficiais, entre em contato com o representante oficial da marca.
Recomendações de relé de segurança
Conformidade máxima com o padrão ISO13849-1 PLe e o padrão IEC 62061 SiL3. Design comprovado de circuito de monitoramento de segurança de dois canais. Largura de 22,5 mm para reduzir o espaço de instalação. Terminais de parafuso ou mola estão disponíveis para uma gama mais ampla de aplicações. Saída de sinal PLC. Indicação de LED de E/S
Perguntas frequentes sobre relés de segurança
P: Se um relé de segurança desconecta o circuito durante o uso, é uma falha do dispositivo ou um fator perigoso detectado?
R: A quebra do circuito pode ser causada por muitos fatores. Primeiro, verifique se há algum fator perigoso, como potenciais acidentes no circuito. Se for confirmado que não há perigos ocultos, o relé de segurança pode estar com defeito. Neste ponto, você pode tentar reiniciar o relé. Se o problema persistir, você precisa solucionar o problema ou substituir o relé.
P: O que devo fazer se o contato de saída do relé de segurança queimar?
A: O fusível de contato de saída do relé de segurança, geralmente é causado por uma falha de curto-circuito ou sobrecorrente. Neste momento, o novo fusível deve ser substituído e o circuito deve ser verificado quanto a problemas de curto-circuito ou sobrecorrente para evitar que falhas semelhantes aconteçam novamente.
P: Qual é a diferença entre reinicialização automática e reinicialização manual?
R: Reinicialização automática significa que não há um interruptor de reinicialização no circuito de feedback e o dispositivo inicia automaticamente quando a entrada é ligada. Reinicialização manual significa que há um interruptor de reinicialização no circuito de feedback e, quando a entrada está aberta, o dispositivo não iniciará a menos que o interruptor de reinicialização seja pressionado. A reinicialização manual é basicamente mais segura e deve ser realizada após todos os perigos terem sido eliminados. Portanto, a reinicialização manual é usada para máquinas e circuitos de parada de emergência nos quais o pessoal pode entrar, e a reinicialização automática é usada para máquinas nas quais o pessoal não pode entrar.
P: Qual é o motivo pelo qual os contatos do relé de segurança não podem ser separados?
R: A separação de falha dos contatos do relé de segurança pode ser causada por colagem mecânica, soldagem ou soldagem a frio. Além disso, baixa capacidade de contato, carga pesada ou alterações nas características de carga também podem causar falha na conexão ou desconexão do circuito. Neste momento, verifique o status do contato e substitua ou ajuste, se necessário.
P: Como ajustar os parâmetros operacionais do relé de segurança?
R: Ao ajustar os parâmetros operacionais de um relé de segurança, seus parâmetros técnicos, como espessura de contato, folga aberta, sobrecurso e pressão terminal, devem ser medidos primeiro para garantir que todos os parâmetros atendam aos requisitos de regulamentações e documentos de trabalho relevantes. Em seguida, ajuste o valor definido do parâmetro de ação de acordo com os requisitos reais e conserte-o com tinta de parada.
P: Quais precauções devem ser tomadas ao usar relés de segurança em combinação com outros componentes?
A: Ao usar relés de segurança em combinação com outros componentes, garanta a compatibilidade e coordenação entre os componentes. Ao mesmo tempo, os regulamentos de segurança e procedimentos operacionais relevantes devem ser seguidos para garantir a segurança e a estabilidade de todo o sistema de circuito.
