Aplicação de sensores ultrassônicos em transportadores helicoidais vibratórios: monitoramento do status de carregamento de material a granel
- ação
- Editora
- Zoe
- Horário Edição
- 2024/10/23
Resumo
Em linhas de produção automatizadas, manter a eficiência e a precisão ideais desses transportadores helicoidais vibratórios é essencial para o desempenho geral da produção. A integração de sensores ultrassônicos aprimora esse processo monitorando os níveis de material em tempo real, evitando a operação vazia e permitindo que o transportador inicie ou pare automaticamente com base na disponibilidade do material. Isso não apenas melhora a eficiência energética, mas também reduz o desgaste do equip
Aplicação de sensores ultrassônicos em transportadores helicoidais vibratórios: monitoramento do status de carregamento de material a granel
Transportadores de parafuso vibratório são dispositivos eficientes de manuseio de materiais usados principalmente para classificar e colocar com precisão pequenos materiais a granel (como grânulos, pós e pequenas peças) em posições predeterminadas para processamento automatizado subsequente. Em linhas de produção automatizadas, a eficiência e a precisão do transportador são cruciais para o desempenho geral da produção.
Necessidade de instalação de sensores ultrassônicos
Necessidade de instalação de sensores ultrassônicos

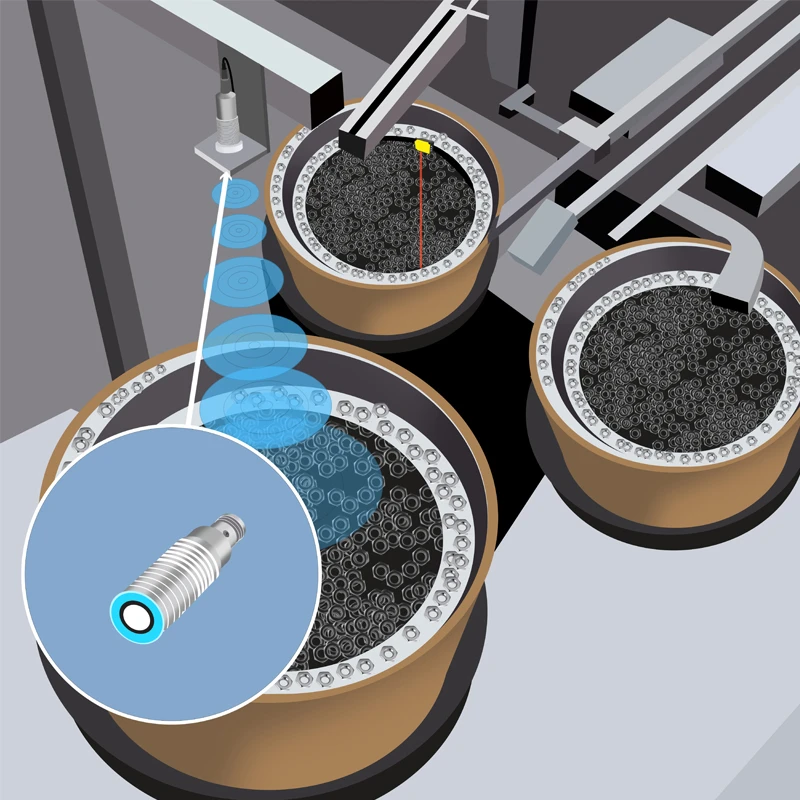

Para garantir que o transportador helicoidal e seu transportador linear conectado não funcionem vazios quando o material estiver faltando, o sistema deve ser capaz de monitorar em tempo real a posição do material e o status do carregamento. Isso não apenas previne o desperdício de energia, mas também reduz o desgaste da máquina e estende a vida útil do equipamento.
Função dos sensores ultrassônicos

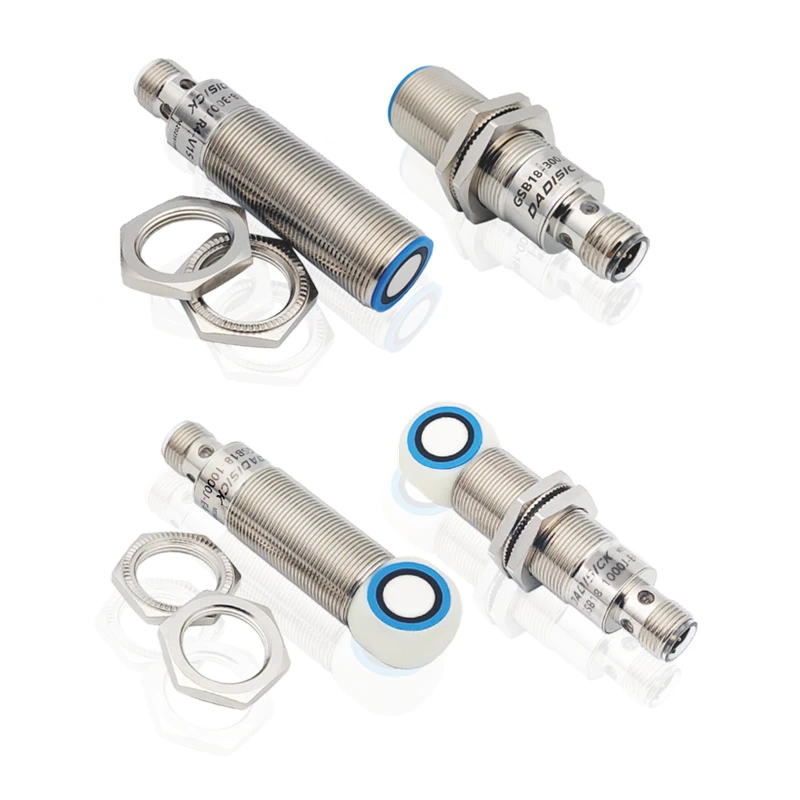

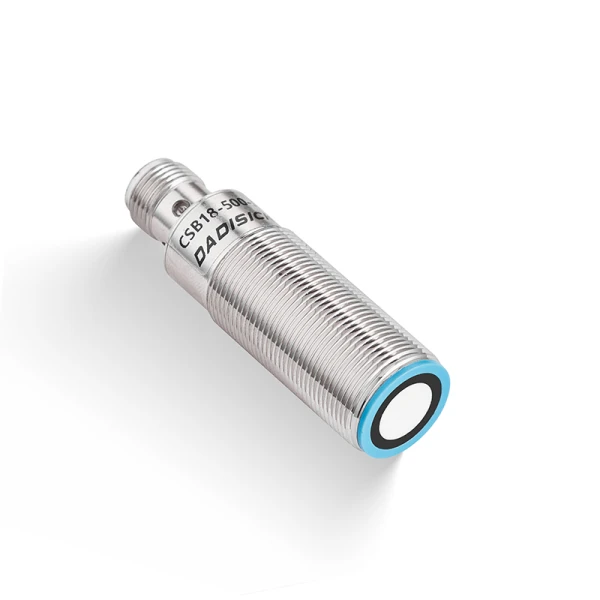

O sensor de nível ultrassônico CSB18 desempenha um papel crítico nesta aplicação. Este sensor detecta com precisão o nível de carga de materiais dentro do transportador helicoidal. Quando o material atinge uma quantidade de carga predefinida, o sensor envia um sinal ao sistema de controle, indicando se deve continuar a operar o transportador helicoidal ou pausar sua operação.
Modelos | CSB18-300 | CSB18-500 | CSB18-1000 |
Alcance de detecção | 30-300 milímetros | 50-500 milímetros | 60-1000 milímetros |
Zona cega | 0-30 mm | 0-50 mm | 0-60 mm |
Resolução | 0,1 milímetros | 0,15 milímetros | 0,17 milímetros |
Tempo de resposta | 22 ms | 32 ms | 52 ms |
Histerese de comutação | 2 milímetros | 2 milímetros | 2 milímetros |
Frequência de comutação | 45 Hz | 31 Hz | 19 Hz |
Repetibilidade: ±0,15% do valor da escala total | |||
Precisão absoluta: ±1% (compensação de desvio de temperatura integrada) | |||
Tipo de entrada: Com função de sincronização e aprendizagem | |||
Tipo de saída: Saída de comutação; Saída IO-Link; Saída analógica; Saída digital RS485 | |||
Material: Revestimento de cobre e níquel, acessórios de plástico, resina epóxi com enchimento de vidro | |||
Tipo de conexão: conector M12 de 5 pinos | |||
Classe de proteção: IP67 | |||
Temperatura ambiente: -25°C~+70°C (248~343K) | |||
Opções de substituição do sensor ultrassônico da série CSB18
Os sensores ultrassônicos da série CSB18, que oferecem vários tipos de saída, incluindo saída de comutação, IO-Link, saída analógica e saída digital, podem servir como substitutos para as seguintes séries:
▪️ Sensores ultrassônicos BALLUFF BUS007F, BUS007K
▪️ Sensores ultrassônicos BALLUFF BUS007F, BUS007K
▪️ Sensores ultrassônicos CONTRINEX M18
▪️ DATASENSING UK1 M18, UK6 M18, US18-série PA/PR
▪️ Sensores ultrassônicos série HTM SENSORES M18U
▪️ Sensores ultrassônicos IFM UG M18
▪️ Sensores ultrassônicos IPF ELECTRONIC M18 para medição de distância
▪️ Sensores ultrassônicos Leuze HTU218, HTU318, RKU318, HTU418B
▪️ Sensores ultrassônicos série PEPPERL+FUCHS 18GM, 18GS
▪️ wenglor U18T, sensores de distância ultrassônicos da série UMD
▪️ Sensores ultrassônicos de barril da série BANNER S18U
▪️ Sensores ultrassônicos Rockwell Automation M18
Principais vantagens dos sensores ultrassônicos
▪️ Economia de energia : Ao monitorar o status de carregamento do material em tempo real, o sensor ultrassônico garante que o transportador helicoidal opere apenas quando necessário, reduzindo assim o consumo de energia.
▪️ Maior eficiência : a função de partida e parada automatizada minimiza os atrasos na produção causados pela espera por materiais, melhorando a eficiência geral da linha de produção.
▪️ Redução do desgaste da máquina : evitar a marcha lenta na ausência de materiais ajuda a reduzir o desgaste dos componentes mecânicos, diminuindo os custos de manutenção.
▪️ Monitoramento em tempo real : o feedback contínuo sobre o status do carregamento do material permite que os operadores ajustem as estratégias de produção imediatamente.
A integração de sensores de nível ultrassônicos permite que alimentadores de tigela vibratória iniciem e parem automaticamente com base nas condições de carga de material em tempo real. Essa otimização não apenas melhora o uso de energia, mas também melhora a eficiência operacional e a confiabilidade. Por meio desse monitoramento inteligente, as empresas podem obter um gerenciamento de produção mais refinado, reduzir custos e melhorar a competitividade.
Sensores ultrassônicos recomendados
Perguntas frequentes sobre sensores ultrassônicos
Como funcionam os sensores ultrassônicos?
Sensores ultrassônicos emitem ondas sonoras de alta frequência (geralmente 23-40 kHz). Quando essas ondas atingem um objeto, elas ricocheteiam de volta para o sensor. O sensor calcula o tempo que leva para o som retornar e, usando a velocidade do som, determina a distância até o objeto — semelhante a como os morcegos usam a ecolocalização.
Quais fatores podem afetar os sensores ultrassônicos?
Sensores ultrassônicos podem ser influenciados por mudanças de temperatura, que afetam a velocidade do som e podem resultar em leituras de distância imprecisas. Correntes de ar de ventiladores ou dispositivos pneumáticos também podem desviar as ondas sonoras, fazendo com que o sensor interprete mal a posição do objeto.
Quais são as aplicações comuns dos sensores ultrassônicos?
Sensores ultrassônicos são usados em automação industrial para tarefas como navegação de robôs, detecção de objetos e medição. Em casas inteligentes, eles são usados para detecção humana, controle de gestos e posicionamento interno. Eles também são comuns em sistemas de segurança para detecção e rastreamento de intrusão, e em veículos para tarefas como estacionamento automático e prevenção de obstáculos.
